Паяные пластинчатые теплообменники
Вам нужен теплообменник, не откладывайте звонок.
Свяжитесь с нами прямо сейчас и получите индивидуальное предложение!
Быстрый расчёт оборудования
Ответ в течение 15 минут
Опытные специалисты
Полная рекомендация
Паяные теплообменники стандартного подключения
Модельный ряд теплообменников
Основные характеристики
Стоимость

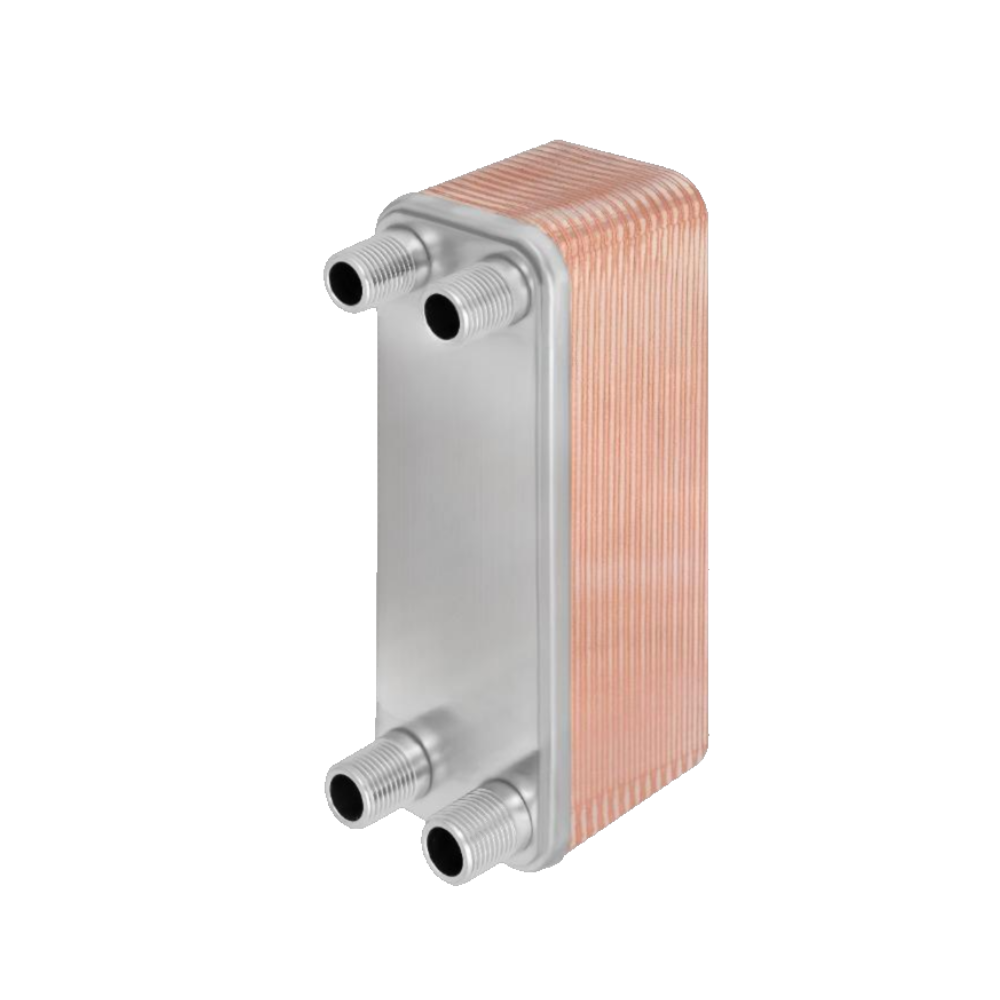

Теплообменник паяный АМ14
Рабочая температура: 225 °C.
Испытательное давление: 63 бар.
Максимальное рабочее давление: 30 бар;
Присоединения по левому контуру: наружная резьба 1/2".
Присоединения по правому контуру: наружная резьба 1/2".
Материал изготовления пластин: нержавеющая сталь AISI 316.
От 6.880 руб.

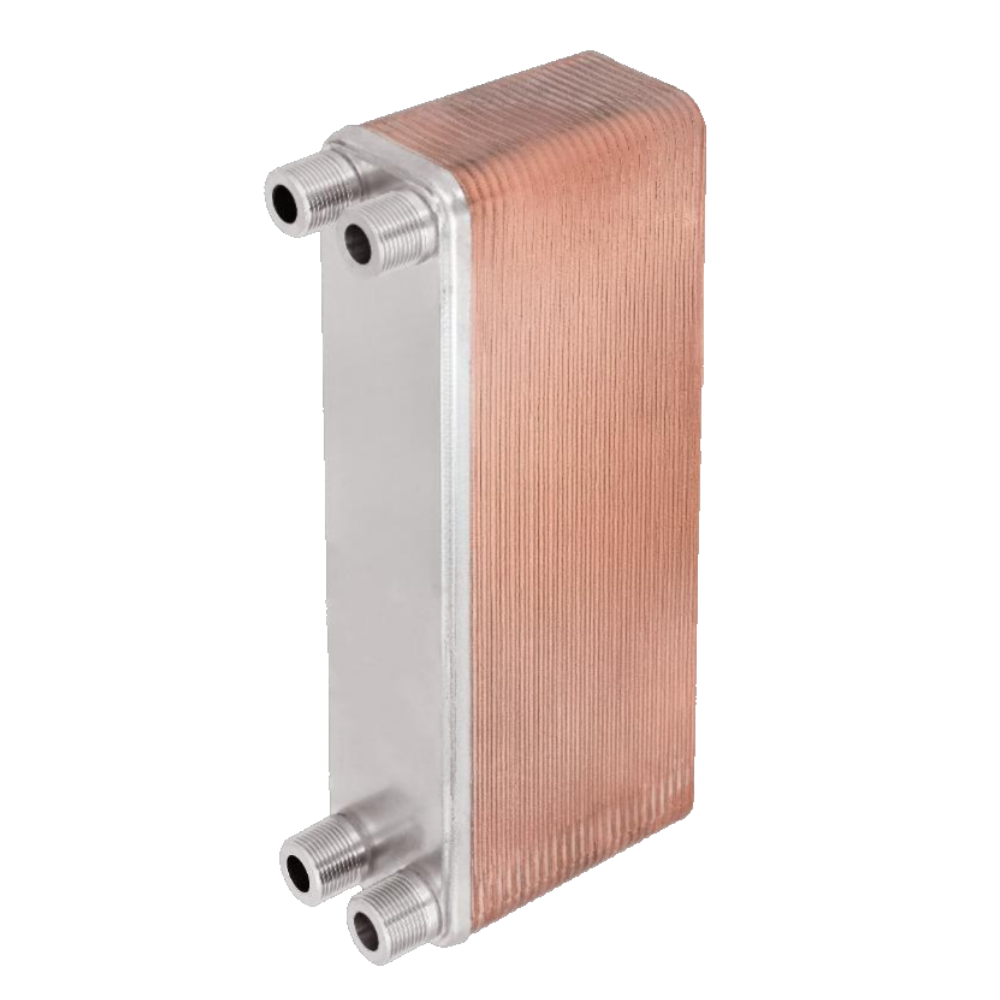

Теплообменник паяный АМ20
Рабочая температура: 225 °C.
Испытательное давление: 63 бар.
Максимальное рабочее давление: 30 бар;
Присоединения по левому контуру: наружная резьба 3/4".
Присоединения по правому контуру: наружная резьба 3/4".
Материал изготовления пластин: нержавеющая сталь AISI 316.
От 11.824 руб.

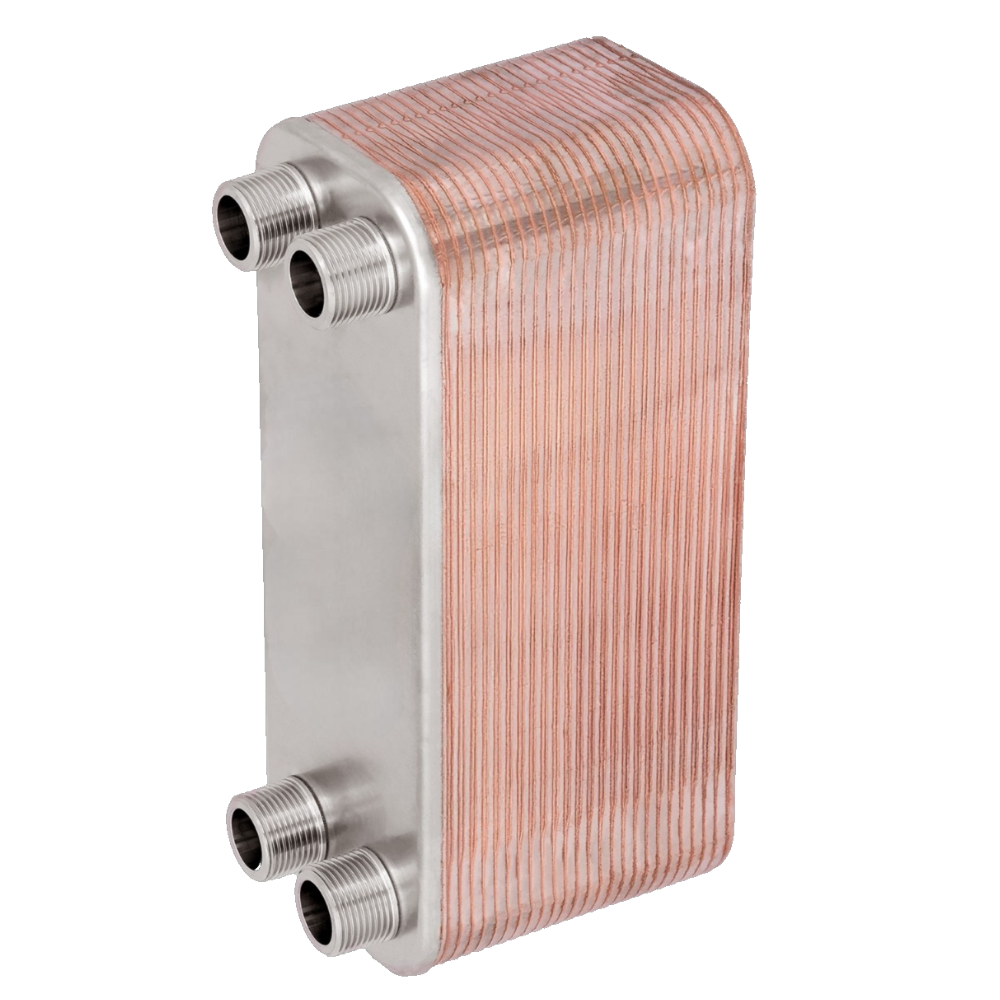

Теплообменник паяный АМ27
Рабочая температура: 225 °C.
Испытательное давление: 63 бар.
Максимальное рабочее давление: 30 бар;
Присоединения по левому контуру: наружная резьба 1".
Присоединения по правому контуру: наружная резьба 1".
Материал изготовления пластин: нержавеющая сталь AISI 316.
От 20.496 руб.

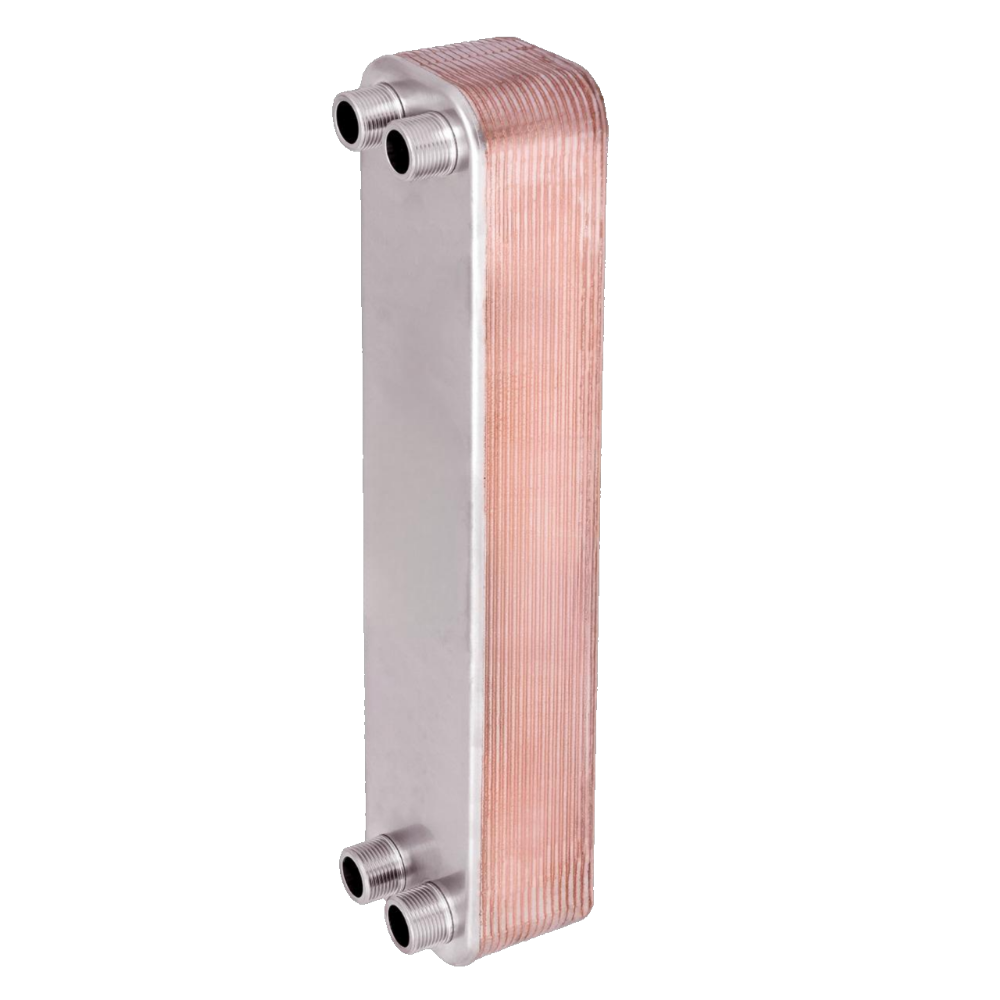

Теплообменник паяный АМ50
Рабочая температура: 225 °C.
Испытательное давление: 63 бар.
Максимальное рабочее давление: 30 бар;
Присоединения по левому контуру: наружная резьба 1".
Присоединения по правому контуру: наружная резьба 1".
Материал изготовления пластин: нержавеющая сталь AISI 316.
От 27.753 руб.
Паяные теплообменники подключения под фреон
Модельный ряд теплообменников
Основные характеристики
Стоимость

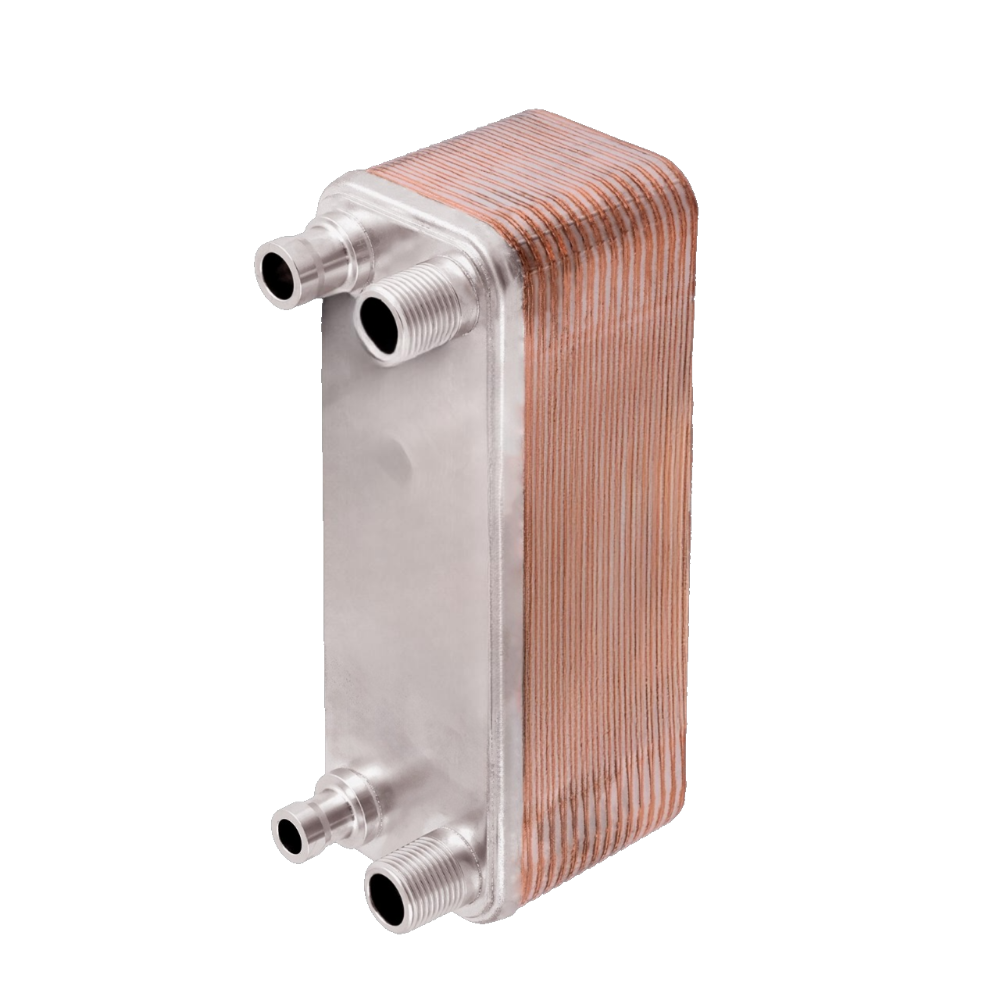

Теплообменник паяный АМ14R
Рабочая температура: 225 °C.
Испытательное давление: 63 бар.
Максимальное рабочее давление: 45 бар;

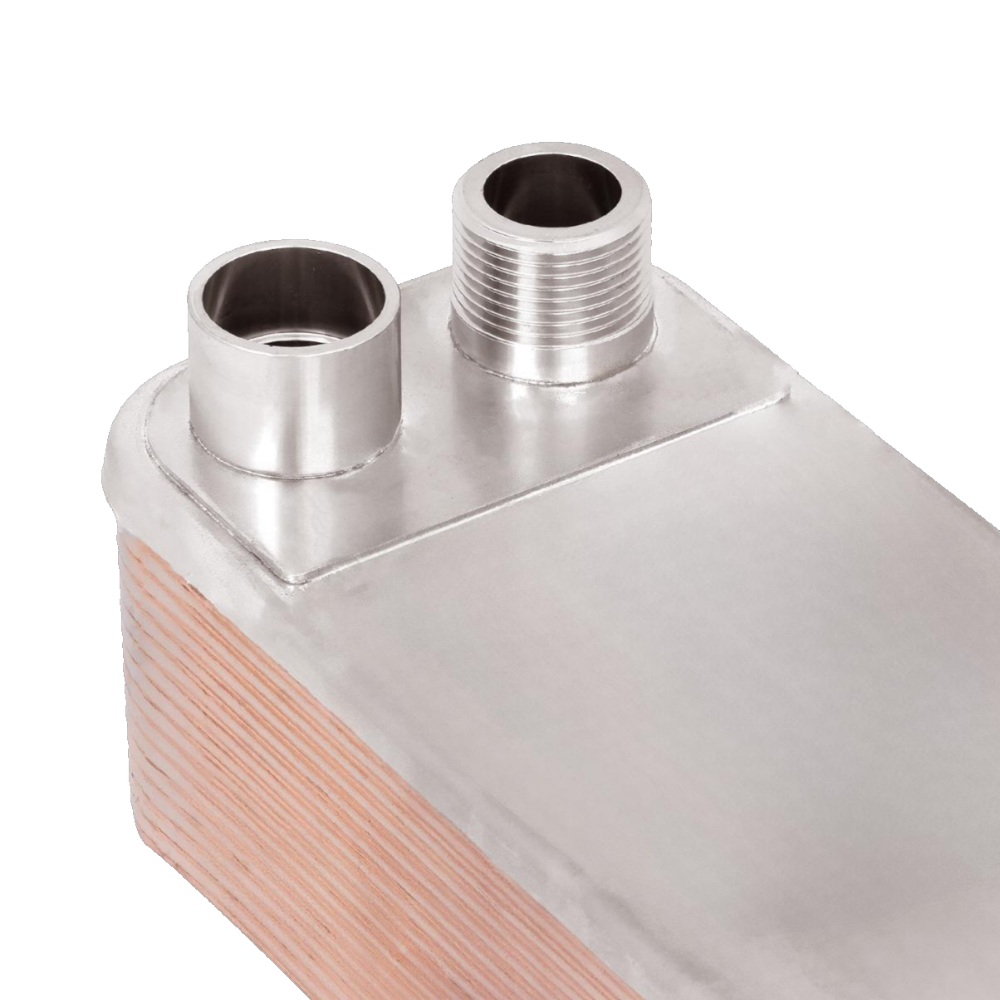

Присоединения по левому контуру: под пайку внутренние размеры: верх 9,8 мм, низ 12,8мм.
Присоединения по правому контуру: наружная резьба 1/2".
Материал изготовления пластин: нержавеющая сталь AISI 316.
От 7.568 руб.

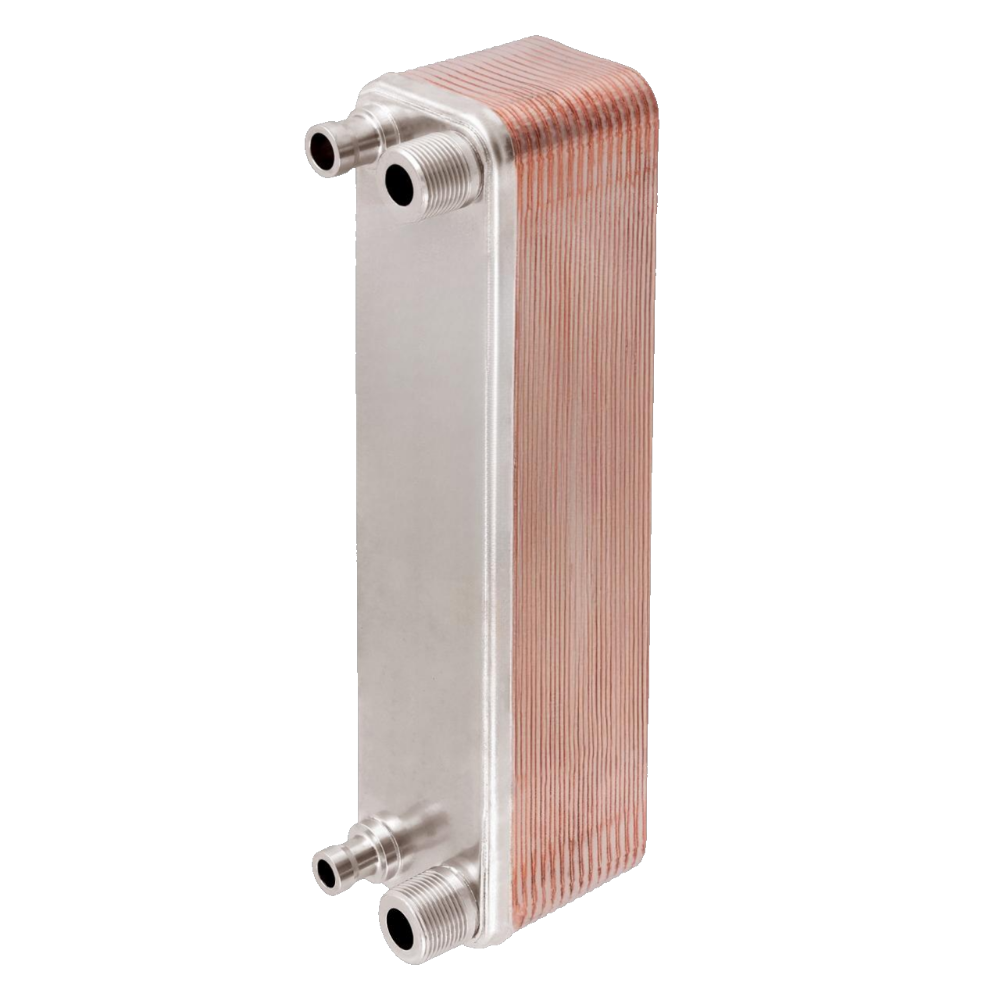

Теплообменник паяный АМ20R
Рабочая температура: 225 °C.
Испытательное давление: 63 бар.
Максимальное рабочее давление: 45 бар;
Присоединения по левому контуру: под пайку, верх- 9,8 мм., низ - 12,8 мм.
Присоединения по правому контуру: наружная резьба 3/4".
Материал изготовления пластин: нержавеющая сталь AISI 316.
От 10.405 руб.

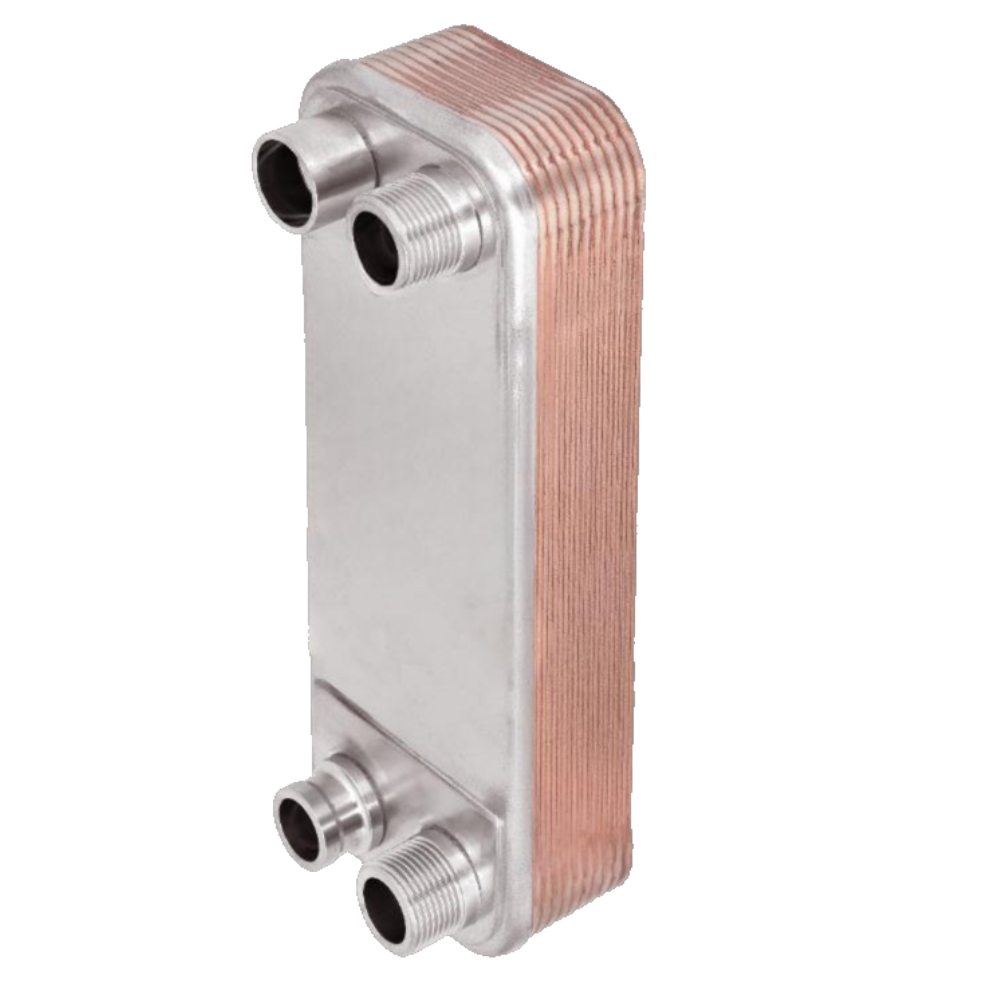

Теплообменник паяный АМ27R
Рабочая температура: 225 °C.
Испытательное давление: 63 бар.
Максимальное рабочее давление: 45 бар;
Присоединения по левому контуру: под пайку, верх- 22,3 мм., низ - 28,7 мм.
Присоединения по правому контуру: наружная резьба 1".
Материал изготовления пластин: нержавеющая сталь AISI 316.
От 20.496 руб.

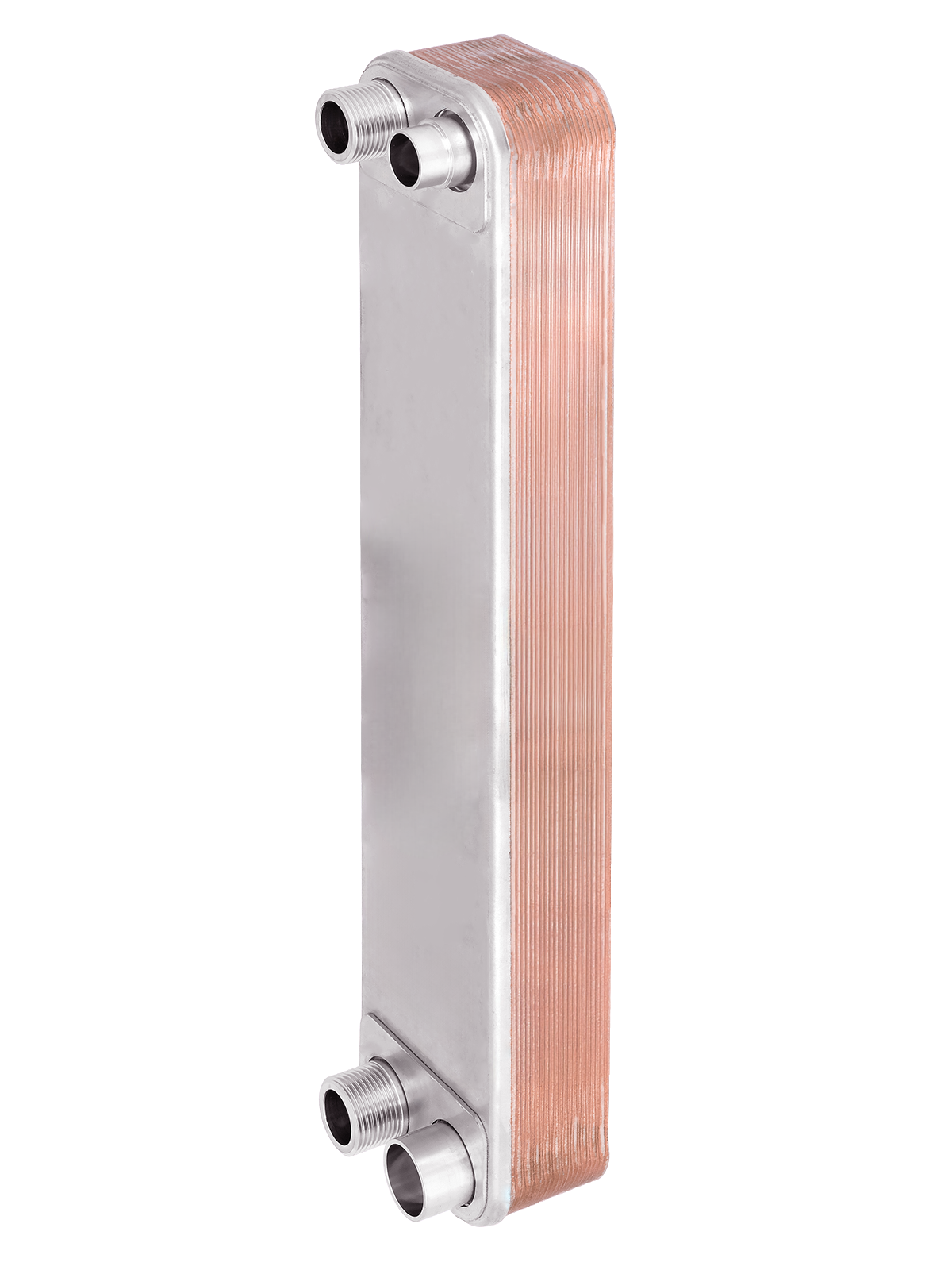

Теплообменник паяный АМ50R
Рабочая температура: 225 °C.
Испытательное давление: 63 бар.
Максимальное рабочее давление: 45 бар;
Присоединения по левому контуру: под пайку, верх- 22,3 мм., низ - 28,7 мм.
Присоединения по правому контуру: наружная резьба 1".
Материал изготовления пластин: нержавеющая сталь AISI 316.
От 27.753 руб.
Ответ на Ваши вопросы
Модель: AM14R-30
Покупатель: Алексей А.
Вопрос: Здравствуйте ! Почему при одинаковых размерах и количествах пластин у теплообменников разная мощность ?
Здравствуйте, Алексей А.! Все зависит от температурного графика; можно посчитать один и тот же теплообменник на разное количество мощности. Если вам нужен точный расчёт, вы можете обратиться к нам, и мы подберём нужный вариант конкретно под вашу задачу. В наших карточках товаров мы указываем максимальную мощность, основываясь на расчётном ПО и нашем опыте. С уважением, магазин "ТеплоТехникс".
Модель: AM 20R-30
Покупатель: Артем А.
Вопрос: Подскажите пожалуйста Чем отличается от тт20R-30?
Здравствуйте, ничем. Полный Аналог ТТ 20R-30.
Модель: AM14R-30
Покупатель: Сергей В.
Вопрос: Здравствуйте. Хладагент R32 можно использовать в этом теплообменнике?
Здравствуйте, Сергей В.! Да.
Модель: AM14R-30
Покупатель: Алексей Р.
Вопрос: Здравствуйте. Я могу применить его для теплового насоса, если его тепловая мощность 6 кВт я правильно понял?
Здравствуйте, Алексей Р.! Все верно, можете использовать его для теплового насоса, если тепловая мощность вашего насоса составляет 6 кВт.
Модель: AM14R-30
Покупатель: Максим К.
Вопрос: Добрый день, какой припой нужен, для припайки медной трубки?
Здравствуйте, Максим К.! Для пайки медных труб мы рекомендуем использовать серебряный припой с флюсом и содержанием серебра не менее 30%. С уважением, магазин «ТеплоТехникс».
Модель: AM 20R-30
Покупатель: Афонасий Д.
Вопрос: Подскажите для кондиционера 12шки AM20R-30, 3.9 кВт мощности для тёплых полов хватит? Выход тёплых полов 32 градуса, фреон 410.
Здравствуйте, Алексей К.! Спасибо за ваш вопрос! Ваша система отопления с теплообменником АМ20R-30, кондиционером мощностью 3.59 кВт и теплыми полами с выходной температурой 32 градуса действительно имеет потенциал для эффективного функционирования...
Подходящая мощность: Теплообменник АМ20R-20 спроектирован таким образом, чтобы обеспечивать оптимальную теплоотдачу, и в сочетании с кондиционером, который вы указали, должен работать эффективно. Теплопроизводительность кондиционера 3.59 кВт в сочетании с теплым полом поможет поддерживать необходимую температуру в помещении. Дополнительные мощности: Хотя электрический котел с мощностью 1.3 кВт в час может быть недостаточным для полной компенсации теплопотерь, он может поддерживать систему отопления в холодные дни или в моменты повышенных нагрузок. Рекомендуем тщательно рассмотреть теплопотери вашего помещения, чтобы убедиться, что совокупная мощность отопления будет достаточной. Рекомендации: Обратите внимание на качество теплоизоляции вашего помещения, так как это также влияет на эффективность работы системы. При необходимости можно провести дополнительные расчеты с учетом всех параметров, чтобы определить, достаточно ли мощности в вашей системе. Если у вас возникнут дополнительные вопросы или потребуется помощь в выборе оборудования, наши специалисты всегда готовы помочь вам! С уважением, Команда «Теплотехникс»
Развернуть ответ
Скрыть ответ
Модель: AM 20R-30
Покупатель: Вячеслав И.
Вопрос: Какой теплообменник нужен для теплых полов с площадью 100 кв . и какой лучше установить уличный блок ( тепловой насос ) 18-24-32?
Здравствуйте, Вячеслав И.! Подойдет. Блок, который на отопление дает мощность 10 кВт.
Модель: AM20R-40
Покупатель: Юрий К.
Вопрос: Здравствуйте. Подскажите АМ20R-40 подойдёт для фреона r32?
Здравствуйте, теплообменник паяный пластинчатый АМ20R-40 работает с любой маркой фреона.
Модель: AM 20R-16
Покупатель: Руслан Х.
Вопрос: Здравствуйте, сплит 24, (7,5квт) 120 кв. м. какой теплообменник выбрать для корректной работы полов и батарей?(40°) Спасибо
Здравствуйте, Вам подойдёт теплообменник паяный пластинчатый АМ20R-20.
Модель: AM 20R-30
Покупатель: Алексей К.
Вопрос: Здравствуйте, помогите с выбором теплообменника. 40 кв.м теплого пола и 80 кв.м помещение. Кондиционер 24 инвертор, какой подойдет теплообменник?
Здравствуйте, Алексей К.! Вы правы теплообменник АМ20R-30 подойдёт под Вашу задачу и будет хороший запас.
Модель: AM27R-40
Покупатель: Андрей Г.
Вопрос: Добрый день! Какой припой подойдёт для спайки медной трубы с патрубками теплообменника?
Здравствуйте, Андрей Г.!
Рассказали в нашем журнале TeploTexnics Profi-Time в статье номер 10.
Ссылка на статью - Какой припой подойдёт для пайки медной трубы с патрубками теплообменника?
Модель: АМ20R-50
Покупатель: Всеволод С.
Вопрос: Добрый день! Данный теплообменник поцдёт в качестве испарителя и конденсатора для теплового насоса мощностью 24000btu?
Добрый день, Всеволод С.! Да, теплообменник АМ20R-50 подходит для использования в качестве испарителя и конденсатора в тепловом насосе мощностью 24000 BTU (это примерно 7.03 кВт).
Модель: АМ50-100
Покупатель: Василий Ш.
Вопрос: Добрый день, подскажите какая резьба 1/4" или 1 1/4"
Добрый день, Василий Ш.! Всё верно, 1 1/4".
Модель: AM14R-20
Покупатель: Геннадий Д.
Вопрос: Здравствуйте. Ам 14-20 подойдёт для 12000 btu под тепловой насос? Если нет какой лучше приобрести?
Здравствуйте, мы рекомендуем взять теплообменник АМ14R-40, с запасом.
Модель: АМ20-50
Покупатель: Александр Л.
Вопрос: Какой объем воды в минуту?
Здравствуйте, Александр Л.! У теплообменника AM20-50 объем воды 50 литров в минуту.
Модель: АМ20-50
Покупатель: Александр Л.
Вопрос: Сколько может выработать тепла в час при температуре 60°.
Здравствуйте, Александр Л.! При температуре 60°C теплообменник АМ20-50 способен вырабатывать до 35 кВт тепловой мощности в час. Это максимальная мощность устройства при оптимальных условиях работы. Важно учитывать, что реальная производительность может варьироваться в зависимости от: Температуры входящей и выходящей среды Скорости потока теплоносителя Разности температур между теплоносителями Качества подготовки системы Дополнительные параметры, влияющие на эффективность: Расход воды: 3,0 м³/час Площадь теплообмена: 1,00 м² Количество пластин: 50 шт Рабочее давление: до 30 бар Для достижения максимальной эффективности рекомендуется: Обеспечить правильный монтаж Поддерживать чистоту пластин Регулярно проводить техническое обслуживание Соблюдать рекомендованные параметры работы системы
Модель: AM50Z-40
Покупатель: Антон Д.
Вопрос: Резьба на 1 дюйм?, или 1/4 дюйма?
Добрый день, Антон Д.! 1 1/4"!
Модель: AM50R-40
Покупатель: Alexey A.
Вопрос: какая площадь пластин у АМ50R-40?
Добрый день, Alexey A.! Площадь теплообменника АМ50R-40 - 2 м² Площадь одной пластины в теплообменнике АМ50R - 0,05 м²
Модель: АМ20-50
Покупатель: Андрей М.
Вопрос: Здравствуйте для чего четыре вывода у теплообменника какие из них работают парно? Или можно сказать там два контура отдельно не взаимосвязанных?
Здравствуйте, Андрей М.! Четыре вывода (подключения) у теплообменника АМ20‑50 обусловлены его двухконтурной конструкцией. Разберём подробнее: Назначение выводов Теплообменник имеет два независимых гидравлических контура: левый контур (подключение: наружная резьба 3/4″); правый контур (подключение: наружная резьба 3/4″). Как работают контуры Каждый контур представляет собой отдельную замкнутую систему каналов внутри аппарата. Контуры не связаны между собой гидравлически — теплоносители не смешиваются.
Теплообмен происходит через пластины: энергия передаётся от более горячего теплоносителя к более холодному без их контакта. Типичные схемы подключения Контур 1: подача и обратка системы отопления. Контур 2: подача и обратка контура ГВС (горячего водоснабжения) или второго отопительного контура (например, «тёплый пол»). Почему именно парные выводы? Каждая пара выводов (вход + выход) обеспечивает: циркуляцию теплоносителя в своём контуре; поддержание заданного температурного режима в каждом контуре независимо; возможность раздельной регулировки расходов и давлений. Итог: Да, в АМ20‑50 два независимых контура, каждый с парой выводов (вход и выход). Контуры не взаимосвязаны гидравлически — это не «один контур с разветвлениями», а именно два отдельных теплообменных тракта. Такое исполнение позволяет одновременно обслуживать, например, систему отопления и ГВС, не смешивая среды
Развернуть ответ
Скрыть ответ
Модель: АМ20R-50
Покупатель: Владимир П.
Вопрос: Добрый день. Подскажите, пожалуйста, как правильно выполнить подключение. С какие выходы на подачу а какие на обратку. ( Фреон - Вода) Спасибо
Добрый день! На шильдике теплообменника указана схема подключения: вход‑выход фреона — F1–F4; вход‑выход воды — F2–F3.
Модель: AM 20R-16
Покупатель: Вадим Г.
Вопрос: В режиме конденсатора (тепловая мощность компрессора 5кВт) с фреоном R32 какой теплообменник порекомендуете (по макс. давлению)?
Добрый день, рекомендуем теплообменник паяный AM20R-30.
Модель: АМ14R-40
Покупатель: Алан В.
Вопрос: Здравствуйте. Можно-ли использовать для ГВС от теплового насоса? Теплообменник устойчив к водопроводной воде?
Здравствуйте, можно использовать.
Модель: АМ20R-50
Покупатель: Денис М.
Вопрос: Здравствуйте, какие размеры?
Здравствуйте, все размеры указаны в карточки товара, а также на чертеже. Размеры данной модели: Высота: 316 мм. Ширина: 75 мм. Глубина: 124 мм.
Модель: АМ20R-10
Покупатель: Сергей П.
Вопрос: Здравствуйте какой нужен теплообменник для теплового насоса 9000 BTU, теплопроизводительностью 3.2(0.88-3.6).Нагрев теплого пола40 гр.
Добрый день, Вам подойдет теплообменник АМ20R-20 из этой линейки.
Модель: AM20R-36
Покупатель: Александр С.
Вопрос: Здравствуйте. Шведский тепловой насос на 12 кВт с ПТО ach-30EQ-80h чем порекомендуете заменить? Подойдёт АМ20R-36?
Здравствуйте, не подойдёт, очень слабый будет. По характеристикам вам подойдёт теплообменник АМ50-40.
Модель: AM20R-36
Покупатель: Александр С.
Вопрос: Здравствуйте. Шведский тепловой насос на 12 кВт с ПТО ach-30EQ-80h чем порекомендуете заменить? Подойдёт АМ20R-36?
Здравствуйте, не подойдёт, очень слабый будет. По характеристикам вам подойдёт теплообменник АМ50-40.
Модель: AM20R-40
Покупатель: Андрей Н.
Вопрос: Здраствуйте!Кондиционер на 30BTU.Максимальная мощность при обогреве 11.2 квт.Какой порекомендуйте теплообменник,можно с запасом.
Здравствуйте, АМ20R-30, АМ20R-36 будет с запасом.
Модель: AM50Z-50
Покупатель: Денис Б.
Вопрос: Здравствуйте у 90квт какая резьба?
Здравствуйте, 1 1/4".
Модель: AM50R-50
Покупатель: Андрей С.
Вопрос: Здравствуйте, подскажите пожалуйста какой толщины пластины? И какой вес теплообменника?
Здравствуйте, Андрей С.! Толщина пластины 0.5 мм. Вес теплообменника АМ50R-50 - 12,8 кг.
Модель: AM20-30
Покупатель: Юрий А.
Вопрос: Можно ли подогревать воду в бассейне до 19- 23 градусов?
Добрый день! Мы не можем точно ответить на ваш вопрос без уточнений. Пожалуйста, уточните: - Объём бассейна (в литрах или кубических метрах). - Источник нагрева, который вы хотите использовать (например: солнечный коллектор, тепловой насос, электронагреватель). - Начальная и целевая температура воды?
Модель: AM 20R-30
Покупатель: Роман Т.
Вопрос: Здравствуйте скажите пожалуйста. Сейчас дом топится от 12 кВт электрокотел. Строю отопление от кондиционера. Какой мощности взять теплообменник в номинал или большей мощности. На что будет влиять если я возьму не 12 а 20 кВт. Спасибо
Добрый день, Роман Т.! Обычно берётся в номинал, лучше чуть с запасом. Можно взять не 20, а 15-17 рассмотреть.
Модель: AM20R-26
Покупатель: Роман Т.
Вопрос: Здравствуйте скажите пожалуйста при какой температуре указана тепловая мощность. И скажите пожалуйста площадь пластин.
Здравствуйте, Роман Т.! Площадь одной пластины моделей АМ20, АМ20R: 0,02 м2. Мощность ориентирована на разные температурные графики и указана в среднем в карточке товара.
Модель: AM 20R-30
Покупатель: Константин.
Вопрос: Здравствуйте, подскажите пожалуйста. Кондиционер 12ка Мощность компрессора 1.41квт Мощность обогрева 5.1квт какой нужен теплообменник для максимально эффективной работы на обогрев? И будет ли лучше взять с большим запасом?
Здравствуйте, Константин! Данный теплообменник будет с небольшим запасам, рекомендуем к покупки для Вашей задачи.
Модель: АМ20R-50
Покупатель: Вячеслав И.
Вопрос: Здравствуйте . подскажите инверторная сплитсистема 18 на 5.9 кв хочу сделать тепловой насос обогревать пол . площадь дома 10кв только теплый пол . какой нужен теплообменник с запасом ?
Здравствуйте, Вячеслав И.! Можно и меньше теплообменник взять с запасом, АМ20R-30.
Модель: AM50R-50
Покупатель: Галина Магнич
Вопрос: Добрый день! Посоветуйте, пожалуйста, какой нам выбрать теплообменник? Дом 250 кв( 100 кв теплые полы, остальное батареи, центральное теплоснабжение).
Добрый день, АМ50-50 будет с очень хорошим запасом. И хотим обратить внимание что Вам нужен теплообменник с резьбой 1" на все выходы, это модель АМ50. АМ50-40 для Вашей системы будет оптимальным решением.
Модель: АМ20R-50
Покупатель: Артем Г.
Вопрос: Здравствуйте,не много не понятно какой выбрать теплообменник для теплового насоса из 24 инверторной Сплит системы,подскажите пожалуйста
Здравствуйте, Артем Г.! У Вас ориентировочно 7 кВт. Вам подойдёте АМ20R-26 с запасом.
Модель: AM 20R-30
Покупатель: Олег Р.
Вопрос: Добрый день под 32 фреон 9 кВт какой порекомендуете трасса 6 мм и 16. Если толщина у ваших теплообменников 0,5 мм а трассу рекомендуют от 0,8 то не порвёт ли его как тузик грелку!
Добрый день, Олег Р.! Если рабочее давление будет до 45 бар и точно не будет скакать, то грелка должна выдержать этого тузика. Теплообменник АМ20R-40 с запасом.
Аналоги импортных теплообменников без переделки обвязки
Теплообменники ТеплоТехникс серии AM заменяют более 20 моделей Alfa Laval, Danfoss и
Swep по межцентровым расстояниям присоединений. Ставятся на место оригинала без переварки труб.
Межцентровые 1 в 1
Нержавейка AISI 316
Поставка от 1 дня
AM14
G ½" • 42 × 172 мм
Alfa Laval: CB14, CB16, AlfaNova14
Alfa Laval AC: AC16, ACH16
Swep: E6T
AM20
G ¾" • 42 × 278 мм
Danfoss: XB05, XB05M, XB05H
Alfa Laval: CB18
Alfa Laval AC: AC18, ACH18
Swep: E8T, B8T
AM27
G 1" • 50 × 250 мм
Alfa Laval: CB26, CB27, CB30, AlfaNova27
AM50
G 1" • 50 × 466 мм
Alfa Laval: CB50, CB51, CB52, CB60, AlfaNova52
Alfa Laval AC: AC50, AC70, ACH70, AC70X, ACH70X

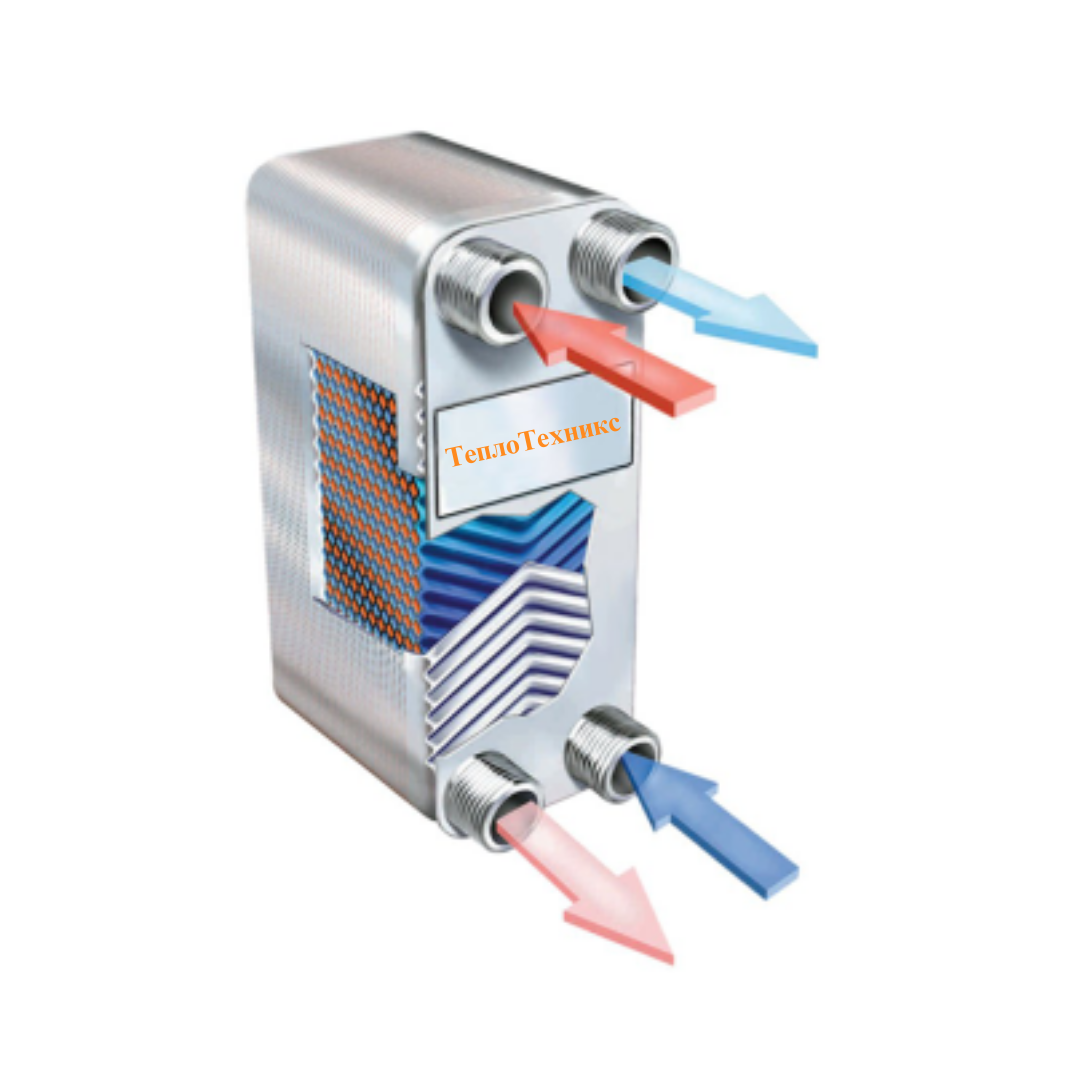

Онлайн расчёт паяного теплообменника
Заполните данные для расчета пластинчатого паяного теплообменника
Греющая среда
Температура на входе
Температура на выходе
Нагреваемая среда
Температура на выходе
Температура на входе
Максимальные потери напора в ПТО, макс
Греющая среда
Нагреваемая среда
Узнать площадь теплообмена паяного теплообменника
Получить персональный оптовый прайс
1 из 5
У вас онлайн-магазин или офлайн?
2 из 5
С каким подключением вам наиболее интересны теплообменники?
3 из 5
Из какого вы города?
4 из 5
Какой у вас бюджет на закупку?
5 из 5
На какой номер телефона отправить вам индивидуальный прайс?
Технические ответы на вопросы
Какие преимущества у пластинчатых теплообменников по сравнению с другими типами?
Высокая эффективность теплообмена, компактность, легкость установки и обслуживания.
Как рассчитать необходимую мощность теплообменника?
| Мощность зависит от температур, объема потока и типа жидкости. Мы каждый случай считаем индивидуально. Звоните! |
Какие жидкости можно использовать в пластинчатых теплообменниках?
Вода, масло, гликоль, фреон и другие жидкости. Под каждый тип жидкости подбирается подходящий материал пластин.
Можно ли использовать теплообменник с питьевой водой?
Да.
Как часто нужно обслуживать пластинчатый теплообменник?
Обычно раз в 6-12 месяцев в зависимости от условий эксплуатации.
Какое давление могут выдерживать теплообменники?
В зависимости от модели рабочее давление составляет от 30 до 45 бар.
| Как определить, что теплообменник нуждается в замене? |
Признаки: снижение эффективности, увеличение расходов на обслуживание, невозможность устранить накипь.
| Нужно ли устанавливать теплообменник вертикально или горизонтально? |
Рекомендуется вертикальная установка, хотя горизонтальная также допускается.
| У меня есть теплообменник, нужно подобрать аналог - что делать? |
Пришлите нам шильдик или размеры теплообменника. У нас достаточно опыта, чтобы подобрать аналогичный по площади теплообмена и соответствующий вашим требованиям.
В чем отличие между паяными и разборными теплообменниками?
Паяные компактны и дешевле, но неразборные. Разборные позволяют обслуживать и модернизировать устройство.
Какой срок службы у пластинчатых теплообменников?
При правильной эксплуатации срок службы составляет 15-20 лет и более.
Какой теплообменник выбрать для отопления дома?
По Квадратуре дома. Мы считаем 1 кВт мощности на каждые 8-10 м2.
Влияет ли качество воды на работу теплообменника?
Да, загрязнения могут образовывать накипь. Рекомендуются фильтры или регулярная чистка.
Есть ли риск протечек в пластинчатых теплообменниках?
При правильной эксплуатации риск минимален.
Как выбрать нужный размер теплообменника?
Размер зависит от требуемой мощности и условий работы. Мы поможем с выбором.
Что делать, если теплообменник перестал работать эффективно?
Вероятно, требуется чистка или замена. Обратитесь к нам для диагностики.
| Можно ли использовать пластинчатый теплообменник в системе горячего водоснабжения? |
Да, для ГВС выбираются модели с устойчивостью к коррозии и высоким уровнем гигиеничности.
| Как поддерживать теплообменник в хорошем состоянии? |
Регулярная чистка, контроль качества жидкости, соблюдение инструкций по эксплуатации помогут продлить срок службы.
Не нашли ответ на свой вопрос?
В нашем журнале специалисты поделились статьями для Вас!
Как нас найти
Обратный звонок
© 2026 «ТеплоТехникс»
